#1 ZergKH

Автор темы  ZergKH Отправлено 03 March станки для вязания верёвки 2012 - 00:58

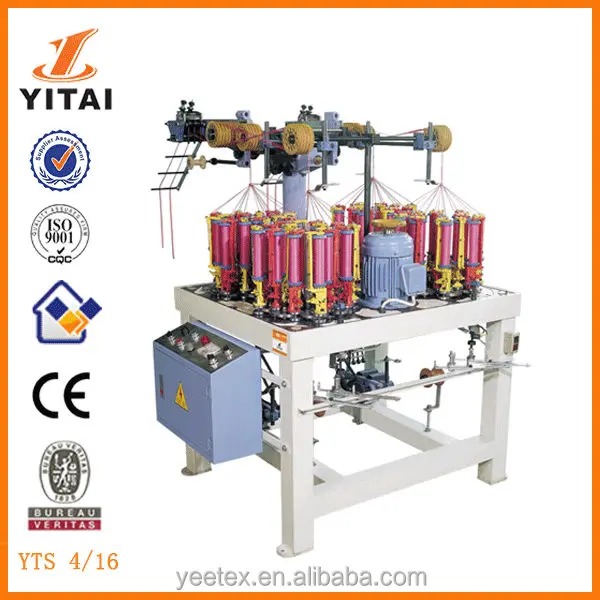

Станок для изготовления веревки Доброго дня!
Возникло у меня желание сделать станочек для изготовления верекок - шнурков - оплеток, да и просто хореография таких станков завораживает. Покупать дорого, да и предложений не так уж и много, ну и намного интереснее разобраться в сути процесса и соорудить самому. Исходя из фотографий, которые выдал гугл по запросам "станок для изготовления веревки, шнура" (тут гугл напрягся и выдал портрет лидера группы "Ленинград" :) ), видеоролика дискавери "как это работает", где веревки делают, основной принцип в общих чертах понятен. Есть несколько бобин с ниткой, у них хитрая нижняя часть с "хвостиком". Есть вращающиеся диски (скорее свего вращение синхронизировано через шестеренки, потому-что прорези для бобин на дисках совпадают при вращинии). Бобины вставляются в прорези дисков и при вращении диска проезжают на нем 180 градусов, после чего выталкиваются в соседний диск. Я так думаю, что выталкивание и закрепление бобин в дисках происходит из-за наличия снизу специальной фигурной пластины.
Может быть у уважаемых форумчан есть чертежи такого станка, не важно на сколько катушек, главное понять принцип, был-бы крайне признателен за подсказки и помощь.
Это мое первое сообщение на форуме, слежу за форумом уже давно и нашел для себя массу полезностей, именно поэтому и решил обратиться.
Всем откликнувшимся заранее огромное спасибо!

Прикрепленные изображения

  • Станок для изготовления веревки: IMG_3529.jpg

#2 Andreyka

Andreyka Отправлено 03 March 2012 - 01:08

Станок для изготовления веревки

Видел такой агрегат изготовления оплетки для резиновых шлангов.
Два обода с катушками крутятся в противоположные стороны, на них катушки.
Все получается автоматом.

#3 kruger

kruger Отправлено 03 March 2012 - 01:12

Станок для изготовления веревки

В гугле или ютубе ищите по запросу visco fuse.
Там очень наглядно всё показано, хотя и не совсем то

#4 ZergKH

Автор темы  ZergKH Отправлено 03 March 2012 - 01:20

Станок для изготовления веревки

Просмотр сообщенияkruger (03 March 2012 - 01:12) писал:

В гугле или ютубе ищите по запросу visco fuse.
Там очень наглядно всё показано, хотя и не совсем то

Спасибо, но не то, это навивка, ничего особо сложного. Я не могу понять геометрию именно направляющих, которые катушки толкают по траектории плетения. Весь фокус в таких станках в движении катушки и перемещении ее с одной вращающейся пластины на другую. Вот тут у меня и засада :)
Процесс, который меня интересует в первом сюжете "Как это работает8 S06E03 (Веревки, Бильярдные столы, Доски для виндсерфинга, Тарелки)"

Сообщение отредактировал ZergKH: 03 March 2012 - 01:24

#5 A_N_D

A_N_D Отправлено 03 March 2012 - 01:24

Станок для изготовления веревки

поговорите вот с этим человеком "ВГфар" он тоже харьковчанин и многое знает по автоматике и станкам.

#6 diego

diego Отправлено 03 March 2012 - 02:37

Станок для изготовления веревки

Если не важно сколько катушек то приспособы подобные есть в деревнях и селах издавна и сейчас. Так делали верёвки из льна, конопли ( да! это сельхозкультура прошлого, в воде и влаге не преет). Сейчас это полипропилен,тонкие шнуры от прессов для сена ( в воде вечные на солнце разрушаются) из них мужики делают верёвки. Обычно из двух или трёх штук. Сам пользовался двумя различными по конструкции. Описать затрудняюсь, поеду к родителям на 8 марта постараюсь сфотографировать.

#7 A.N.

A.N. Отправлено 03 March 2012 - 02:44

Станок для изготовления веревки "rope making machine"

Сообщение отредактировал A.N.: 03 March 2012 - 02:52

#8 ZergKH

Автор темы  ZergKH Отправлено 03 March 2012 - 02:52

Станок для изготовления веревки diego, Вы говорите о веревке витой
С ней в принципе все понятно, ее с нехитрым приспособлением свить можно. Для этого два шнура одним концом связываются и фиксируются на опоре, с другой стороны оба шнура вращаются в одну сторону, в результате чего на всей длине они свиваются в веревку. Качество будет лучше, если между вращающимися шнурами вставить для разделения какой-нибудь предмет, навивку тогда можно регулировать по плотности, двигаясь с упором в руках от конца шнуров на опоре в сторону вращающихся концов.
Тот станок, что на фото в моем первом сообщении работает по другому принципу. Там на выходе получается такое:

#9 Mar1lynManson

Mar1lynManson Отправлено 03 March 2012 - 02:58

Станок для изготовления веревки Это походу имелось в виду?
!
И тут есть немного:

Сообщение отредактировал Mar1lynManson: 03 March 2012 - 03:01

#10 A.N.

A.N. Отправлено 03 March 2012 - 03:00

Станок для изготовления веревки

Просмотр сообщенияMar1lynManson (03 March 2012 - 02:58) писал:

Это походу имелось в виду?

Или это?!

#11 ZergKH

Автор темы  ZergKH Отправлено 03 March 2012 - 03:02

Станок для изготовления веревки

Просмотр сообщенияMar1lynManson (03 March 2012 - 02:58) писал:

http://www.youtube.c...&v=sOk2M1BXD5A#!
Это походу имелось в виду?

Вот! Именно этот принцип интересует.

#12 Mar1lynManson

Mar1lynManson Отправлено 03 March 2012 - 03:04

Станок для изготовления веревки

Просмотр сообщенияZergKH (03 March 2012 - 03:02) писал:

Вот! Именно этот принцип интересует.


Ну, теперь знаем что нужно, осталось тока специалиста дождаться ))

#13 A_N_D

A_N_D Отправлено 03 March 2012 - 03:47

Станок для изготовления веревки

Для вас РРРУлллит Гугль! http://www.nzmeccano.com/image-34275 ну и прицип если вы что поймёте
http://downloads.mec...ads/Braider.pdf

#14 Hunter

Hunter Отправлено 03 March 2012 - 03:47

Станок для изготовления веревки


#15 ZergKH

Автор темы  ZergKH Отправлено 03 March 2012 - 12:08

Станок для изготовления веревки A_N_D, Да уж, почему у меня в детстве конструкторы были намного проще, чем тот, что по Вашей ссылке :)
Там вообще все принципы плетения веревки показаны, весьма познавательно.

#16 Аэробус

Аэробус Отправлено 10 March 2012 - 01:39

Станок для изготовления веревки

У судомоделистов парусных посмотрите. Например http://shipmodeling....tail.php?ID=302
http://www.shipmodel...tail.php?ID=346
Ну и почитайте тут http://shipmodeling....php?f=10&t=2957
Я тоже себе такую мастерю, ну вот пока только голову сделал
Принцип такой. Стреньга закручивается в одну сторону, а сматывается канат в другую. При этом на один оборот каната надо 3 оборота стреньги.

#17 ZergKH

Автор темы  ZergKH Отправлено 10 March 2012 - 01:56

Станок для изготовления веревки Всем откликнувшимся большое спасибо за поддержку!
Из всего перечисленного выше было ясно как двигаются катушки по такой траектории, но непонятно было почему они это делают. В результате поисков (спасибо что натолкнули на правильный след) я нашел сайт, на котором есть патент 1936 года, в нем чертежи такого станка. Главная "фишка" станка в направляющих пластинах челноков и специальному выступу в виде лодочки на их нижней части, что не позволяет им совершить движение по кругу на одном диске. Для желающих посмотреть патент ссылка:
http://www.docstoc.c...aiding-machines
Попробую смоделировать станок в солидворксе, есть большое желание его собрать :)

#18 pinout

pinout Отправлено 10 March 2012 - 11:24

Станок для изготовления веревки

Когда мне надо пробежаться по американским патентам, я иду на http://www.freepatentsonline.com
В строке поиска набираю "braiding machine" и, мне есть чем заняться на ближайшие несколько дней!

#19 ZergKH

Автор темы  ZergKH Отправлено 10 March 2012 - 13:03

Станок для изготовления веревки

pinout, Спасибо! Это просто клондайк.

#20 A_N_D

A_N_D Отправлено 10 March 2012 - 20:10

Станок для изготовления веревки

Просмотр сообщенияpinout (10 March 2012 - 11:24) писал:

Когда мне надо пробежаться по американским патентам, я иду на http://www.freepatentsonline.com
В строке поиска набираю "braiding machine" и, мне есть чем заняться на ближайшие несколько дней!

при условии что знаю как эта фигня называется по английски (американски) :crazy:
